AVK serija / AVK 70–95 T
Uzemljivačka vijčana redna stezaljka

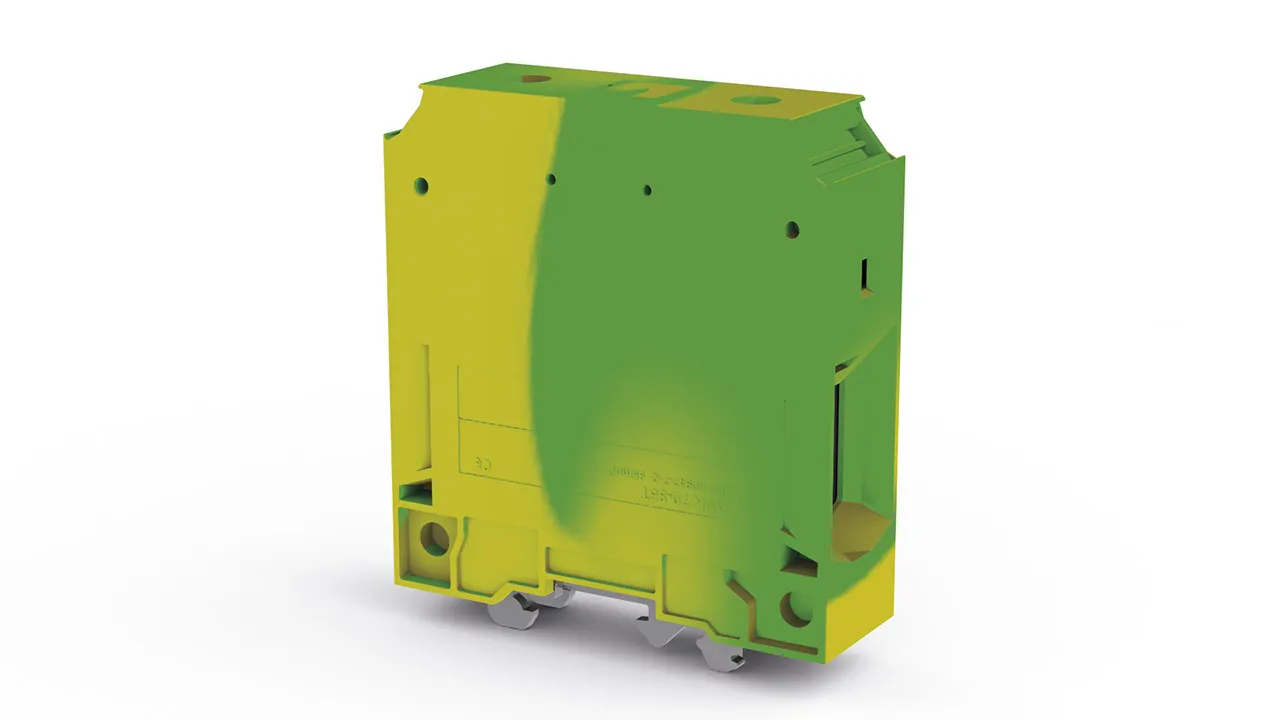

AVK 70–95 T
Šifra: 336660
Klemsan AVK 70–95 T za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
70–95 mm²Nazivni presjek
—Nazivna struja
—Nazivni napon
98,1 × 25 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | — | — | 95 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 25–95 mm² |
| Višežični vodič | 35–95 mm² |
| Dva vodiča s TWIN tuljkom | 16–35 mm² |
| AWG raspon | AWG 4–3/0 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 26–28 mm |
| Moment pritezanja | 10–15 Nm |
| Moment pritezanja DIN šine | 3–6 Nm |
| Odvijač | S 6 (DIN 6911) |
| Pakiranje | 6 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
Nije navedeno za ovu izvedbu.
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
Nije navedeno za ovu izvedbu.
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B10 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / PE |
| Kompatibilne oznake | KOIP SM W, D-NS 20×9, SLF-P1 W |
| Dubina proizvoda | 80 mm |
