Opis
AVK serija / AVK 6
Vijčana prolazna redna stezaljka

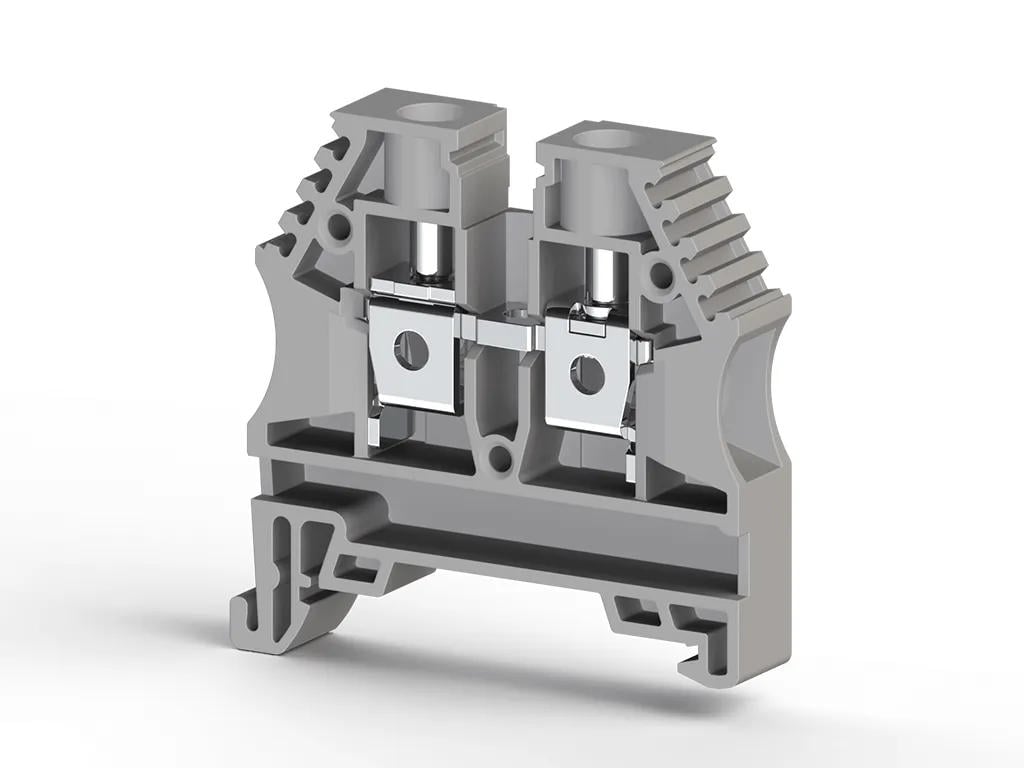

AVK 6
Šifra: 304140
Prolazna vijčana stezaljka za vodiče nazivnog presjeka 6 mm². Namijenjena je montaži na DIN šinu u industrijskim razvodnim i upravljačkim ormarima.
6 mm²Nazivni presjek
41 ANazivna struja prema CE
630 VNazivni napon prema CE
44,4 × 8 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 630 V | 41 A | 6 mm² |
| UL / CuLus | 600 V | 50 A | AWG 26–8 |
| VDE (IEC 60947-7-1) | 630 V | 41 A | 6 mm² |
| CSA | 600 V | 40 A | AWG 28–8 |
| ATEX | 630 V | 36 A | 0,5–6 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–10 mm² |
| Višežični vodič | 0,2–10 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–4 mm² |
| AWG raspon | AWG 24–8 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 10–12 mm |
| Moment pritezanja | 0,8–1,2 Nm |
| Odvijač | IKTD 4 (0,8 × 4) |
| Pakiranje | 100 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
NPP/AVK 2,5–10 · 444120
APP/AVK 2,5–10 · 462120
APP/AVK 2,5–10 · 462120
Kratkospojnik
Za brzo poprečno povezivanje susjednih stezaljki.
UK 6/2 · 474142
UK 6/3 · 474143
UK 6/4 · 474144
UK 6/10 · 474149
UK 6/3 · 474143
UK 6/4 · 474144
UK 6/10 · 474149
Kratkospojnik češljasti
Višepolno spajanje pomoću češljastog kratkospojnika.
TKO 6/2 · 476282
TKO 6/3 · 476283
TKO 6/4 · 476284
TKO 6/10 · 476289
TKO 6/3 · 476283
TKO 6/4 · 476284
TKO 6/10 · 476289
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B5 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / – |
| Kompatibilne oznake | D-NS 8×10, DG 10/8 |
| Dubina proizvoda | 44,2 mm |
