Opis
AVK serija / AVK 4 CE
Posebna vijčana redna stezaljka

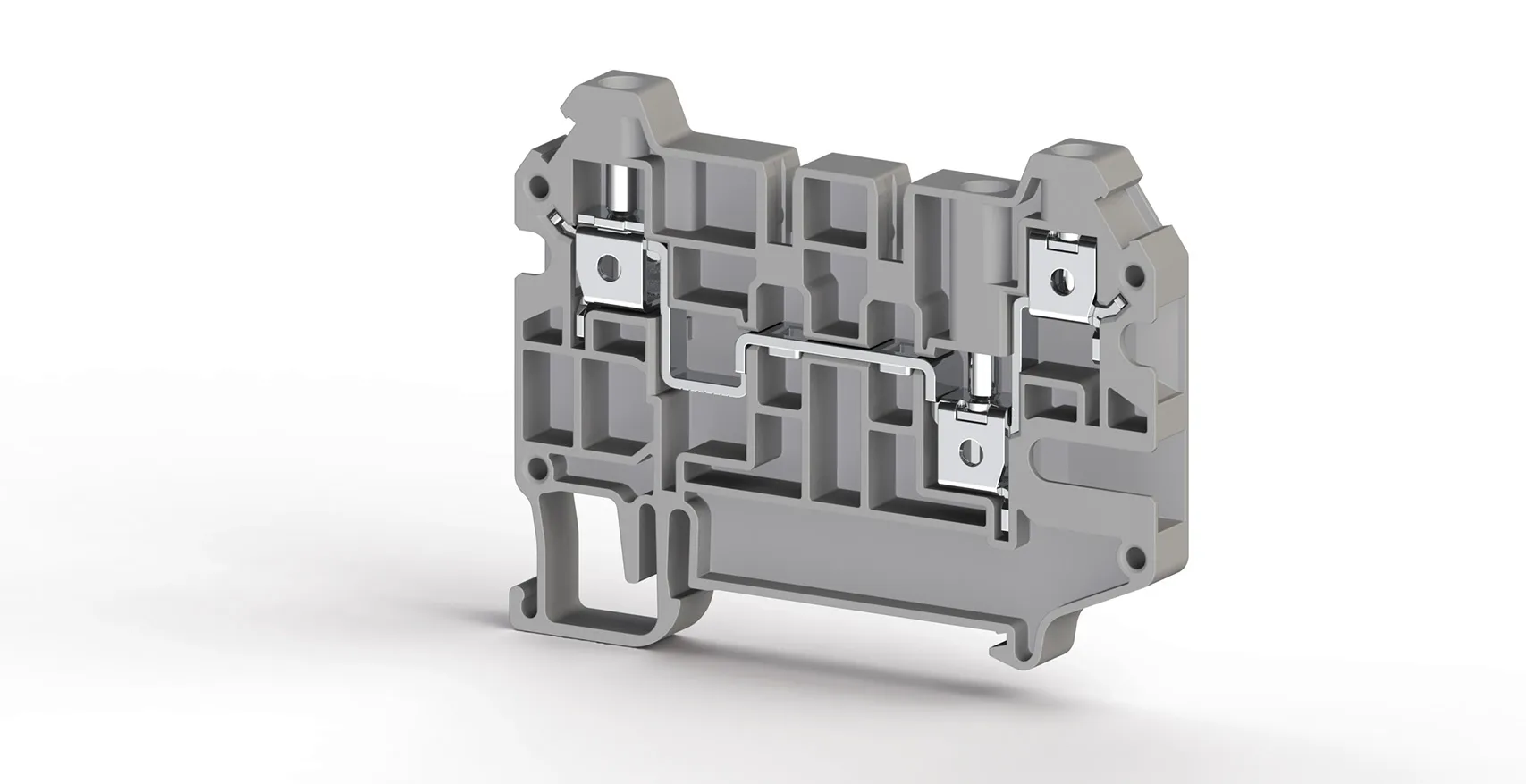

AVK 4 CE
Šifra: 325229
Klemsan AVK 4 CE za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
4 mm²Nazivni presjek
32 ANazivna struja
500 VNazivni napon
51,75 × 6 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | 500 V | 32 A | 4 mm² |
| ATEX | 500 V | 28 A | 0,5–6 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–6 mm² |
| Višežični vodič | 0,2–6 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–2,5 mm² |
| AWG raspon | AWG 24–10 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 9–10 mm |
| Moment pritezanja | 0,5–0,8 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 3 (0,6 × 3,5) |
| Pakiranje | 50 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
NPP/AVK 4 CE · 450349
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
UK 4/2 · 476232
UK 4/3 · 476233
UK 4/4 · 476234
UK 4/10 · 476239
UK 4/3 · 476233
UK 4/4 · 476234
UK 4/10 · 476239
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 6 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / A4 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / – |
| Kompatibilne oznake | D-NS 6×10, DB 10/6, DG 10/6, DG 10/6T |
| Dubina proizvoda | 65,7 mm |
