AVK serija / AVK 35 RD
Rastavna vijčana redna stezaljka

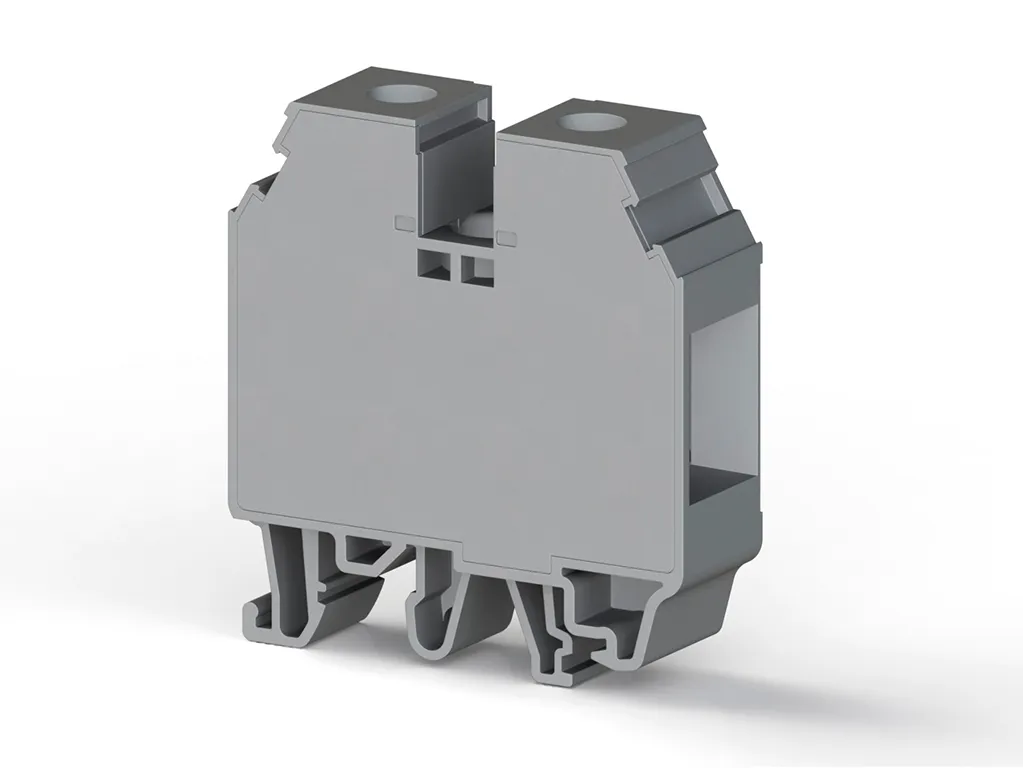

AVK 35 RD
Šifra: 304250
Klemsan AVK 35 RD za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
35 mm²Nazivni presjek
125 ANazivna struja
1000 VNazivni napon
58,7 × 16 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | 1000 V | 125 A | 35 mm² |
| UL / CuLus | 600 V | 115 A | AWG 12–2 |
| VDE | 750 V | 125 A | 35 mm² |
| CSA | 600 V | 115 A | AWG 12–2 |
| ATEX | 630 V | 111 A | 1,5–35 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 1,5–50 mm² |
| Višežični vodič | 1,5–50 mm² |
| Dva vodiča s TWIN tuljkom | 1,5–16 mm² |
| AWG raspon | AWG 16–2 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 16–18 mm |
| Moment pritezanja | 2,5–3,5 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 6 (1,2 × 6,5) |
| Pakiranje | 40 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
APP/AVK 35 RD · 462180
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
UK 35/2 · 474172
UK 35/3 · 474173
UK 35/4 · 474174
UK 35/10 · 474179
UK 35/3 · 474173
UK 35/4 · 474174
UK 35/10 · 474179
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B9 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / – |
| Kompatibilne oznake | D-NS 10×10, D-NS 14×10, DG 10×10, D-NS 12×10 |
| Dubina proizvoda | 52,8 mm |
