Opis
AVK serija / AVK 2,5 T RD
Uzemljivačka vijčana redna stezaljka

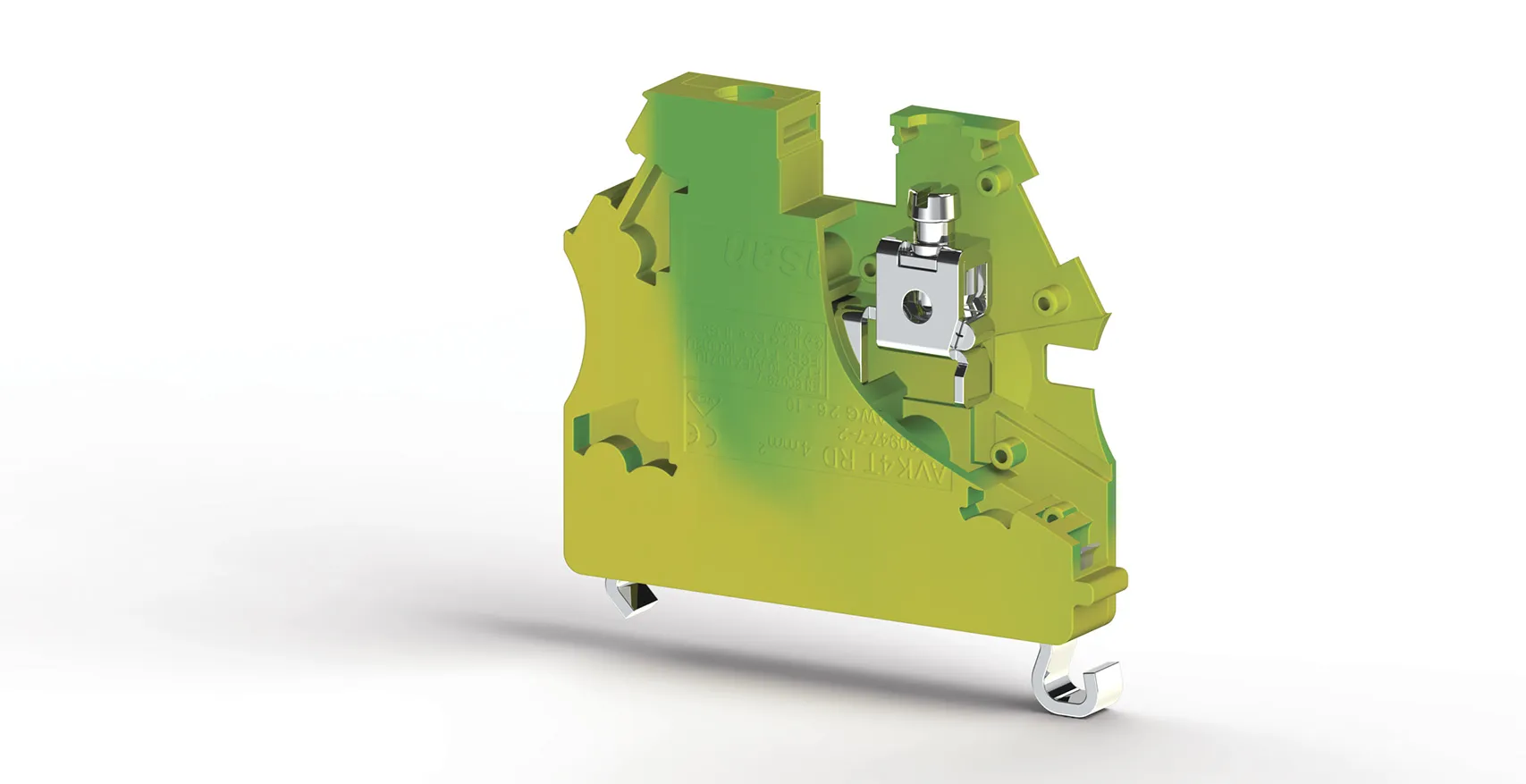

AVK 2,5 T RD
Šifra: 334170
Klemsan AVK 2,5 T RD za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
2,5 mm²Nazivni presjek
—Nazivna struja
—Nazivni napon
44,4 × 5,75 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE / VDE | — | — | 2,5 mm² |
| UL / CuLus | — | — | AWG 26–12 |
| ATEX | — | — | 0,5–2,5 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–4 mm² |
| Višežični vodič | 0,2–4 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–1,5 mm² |
| AWG raspon | AWG 24–12 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 9–10 mm |
| Moment pritezanja | 0,4–0,6 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 3 (0,6 × 3,5) |
| Pakiranje | 50 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
Nije navedeno za ovu izvedbu.
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
Nije navedeno za ovu izvedbu.
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV |
| Skupina izolacijskog materijala / ispitni trn | 1 / A3 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / PE |
| Kompatibilne oznake | D-NS 5×10, DB 10/5, DG 10/5, DG 10/5T |
| Dubina proizvoda | 43,7 mm |
