Opis
AVK serija / AVK 2,5 CCT
Uzemljivačka vijčana redna stezaljka

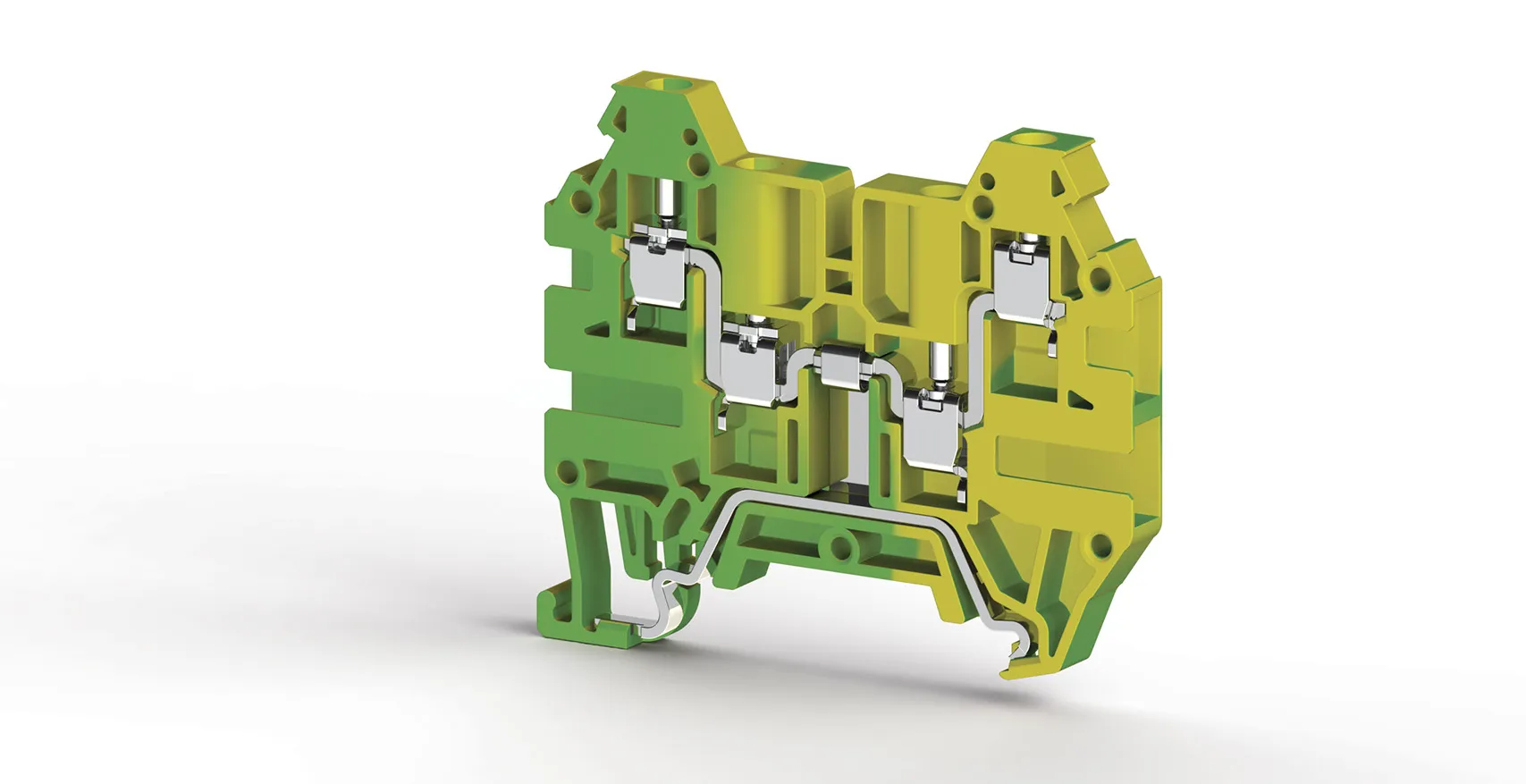

AVK 2,5 CCT
Šifra: 334220
Klemsan AVK 2,5 CCT za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
2,5 mm²Nazivni presjek
—Nazivna struja
—Nazivni napon
50 × 5 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | — | — | 2,5 mm² |
| UL / CuLus | — | — | AWG 26–12 |
| ATEX | — | — | 0,5–2,5 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–4 mm² |
| Višežični vodič | 0,2–4 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–1,5 mm² |
| AWG raspon | AWG 24–12 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 9–10 mm |
| Moment pritezanja | 0,4–0,6 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 3 (0,6 × 3,5) |
| Pakiranje | 25 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
NPP/AVK 2,5 CCT · 444132T
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
Nije navedeno za ovu izvedbu.
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / A3 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / PE |
| Kompatibilne oznake | D-NS 5×10, DB 10/5, DG 10/5, DG 10/5T |
| Dubina proizvoda | 57,8 mm |
