Opis
PIK serija / PIK 10 N
Dvokatna prolazna stezaljka
PIK 10 N
Šifra: 319909
Dvokatna prolazna stezaljka za montažu na DIN šinu u industrijskim razvodnim i upravljačkim ormarima.
10 mm²Nazivni presjek
57 ANazivna struja
800 VNazivni napon
72,9 × 10 mmDimenzije (V × Š)
Električne karakteristike
| Karakteristika | Vrijednost |
|---|---|
| Nazivni napon | 800 V |
| Nazivna struja | 57 A |
| Nazivni presjek | 10 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 1,5–16 mm² |
| Višežični vodič | 1,5–16 mm² |
| Dva vodiča s TWIN tuljkom | 6 mm² |
| AWG raspon | AWG 16–6 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 10–12 mm |
| Moment pritezanja | 1,2–1,8 Nm |
| Odvijač | IKTD 4 (0,8 × 4,0) |
| Pakiranje | 20 kom. |
Dodatna oprema

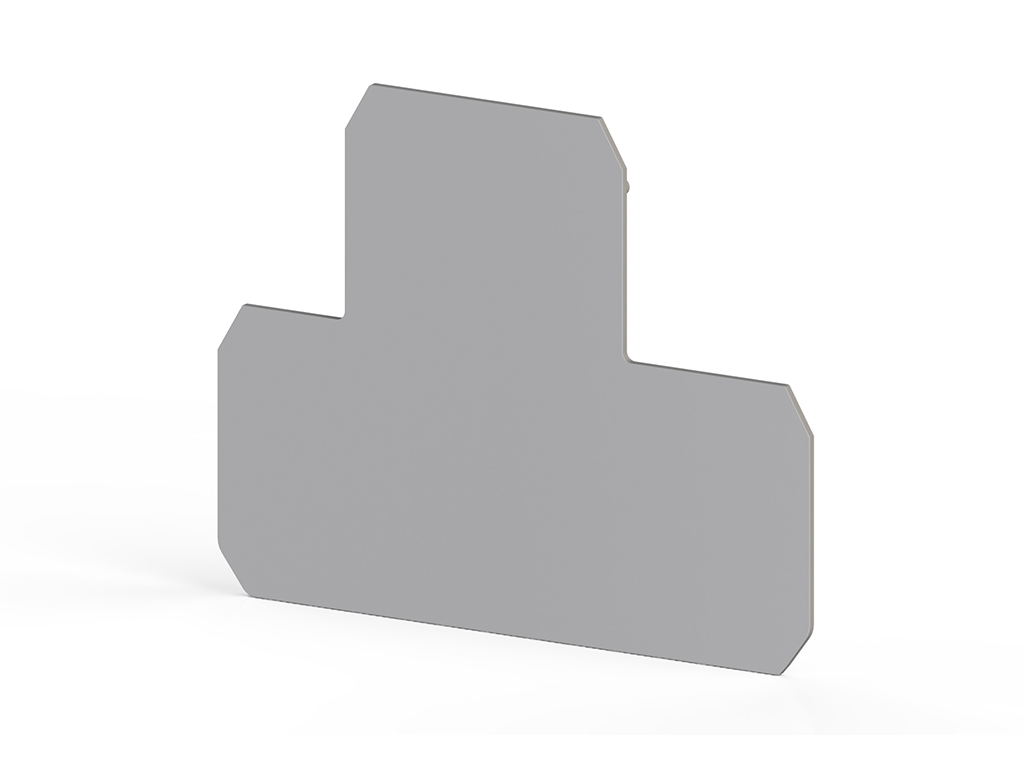

Završna pločica
Završna pločica prilagođena profilu dvokatne stezaljke PIK 10 N.
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PIK 10 N | 449 039 | 25 kom. |

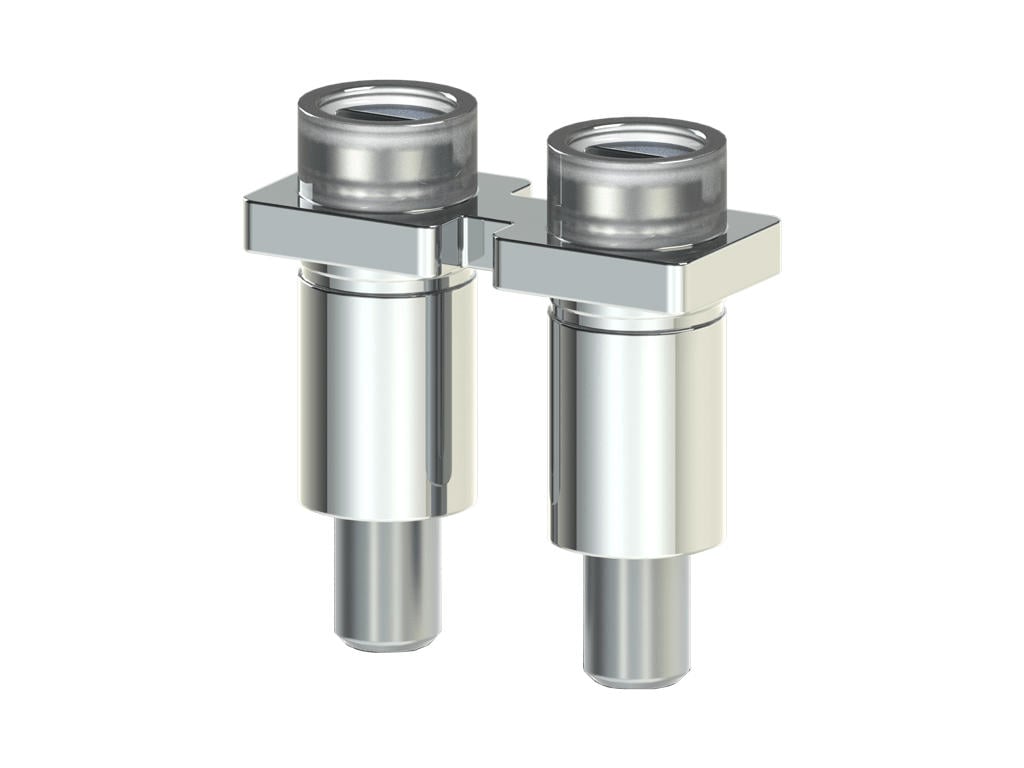

Cross connection – kratkospojnici
Standardni kratkospojnici za električno povezivanje susjednih stezaljki PIK 10 N.
| Tip | Šifra | Pakiranje |
|---|---|---|
| UK 10/2 | 474 152 | 25 kom. |
| UK 10/3 | 474 153 | 20 kom. |
| UK 10/4 | 474 154 | 15 kom. |
| UK 10/10 | 474 159 | 5 kom. |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B6 |
| Stupanj zaštite / zaštitni vodič | IP20 / – |
| Oznake | DB 5 |
| Dubina | 78,65 mm |
| Osnovna boja | Siva |
Dostupne boje
SivaŠifra 319 909
BežŠifra 319 900
